天空率：入角部のある道路の処理
ホーム 製品案内 サポート 活用事例 画像集 会社案内 お知らせ 掲載記事 更新情報
�尭端譴壁瀉老曽�の算定領域及び算定線の自動処理対応例
TP-PLANNERは敷地形状、用途地域から自動判断、し高さ制限適合建築物（領域）および算定線を自動発生します。
入角部の高さ制限適合建築物作成における法的判断は、東京都街づくり情報の指導案を元に解釈し作成されます（平成15年6月末時）。

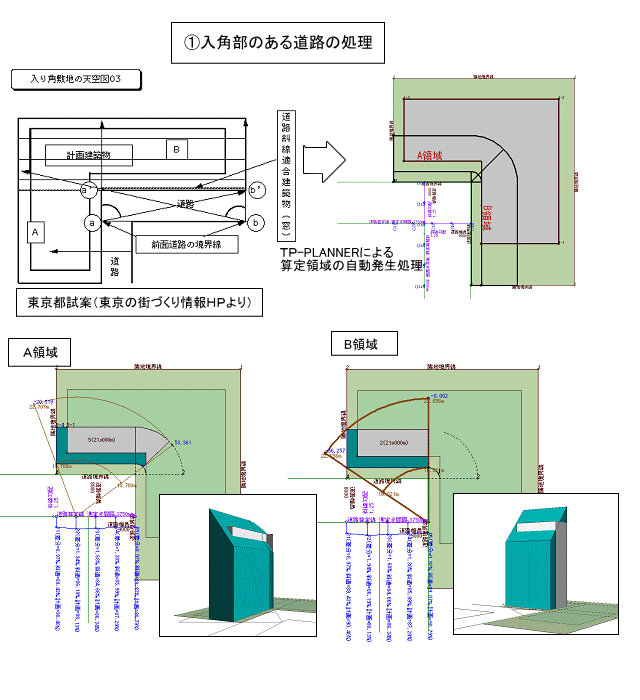

基本的に入角部はその角度を2等分した線で領域分断し、その位置までを下図の様にA領域、B領域に含み入角部の天空率を考慮します。そしてさらに算定境界をあたかも「窓枠」の様に考え、「窓枠」を通して算定ポイント毎に可視可能な幅を算定領域として、その範囲内にある計画建築物と天空率を比較します。
「窓枠」を通して算定位置毎にその視線方向で領域を分断するのは、領域を固定し自由に眺めると他の境界越しに適合領域（高さ制限適合建築物）の側壁が視界にはいり天空率が下がります。
その様にならない為の配慮から考えられた処置です。
入角の半分以内が覗ける算定位置では、その視野角でカットされる為、算定位置毎に高さ制限適合建築物の範囲が変化します。（同様な位置に計画建築物がある場合も視線方向でカットされます。）。
出隅の境界は、その境界線の両端から垂直に算定線を設定します。隣地の場合も同様に適用されます。（前回５月末時では計画建築物だけ2等分していました。）
